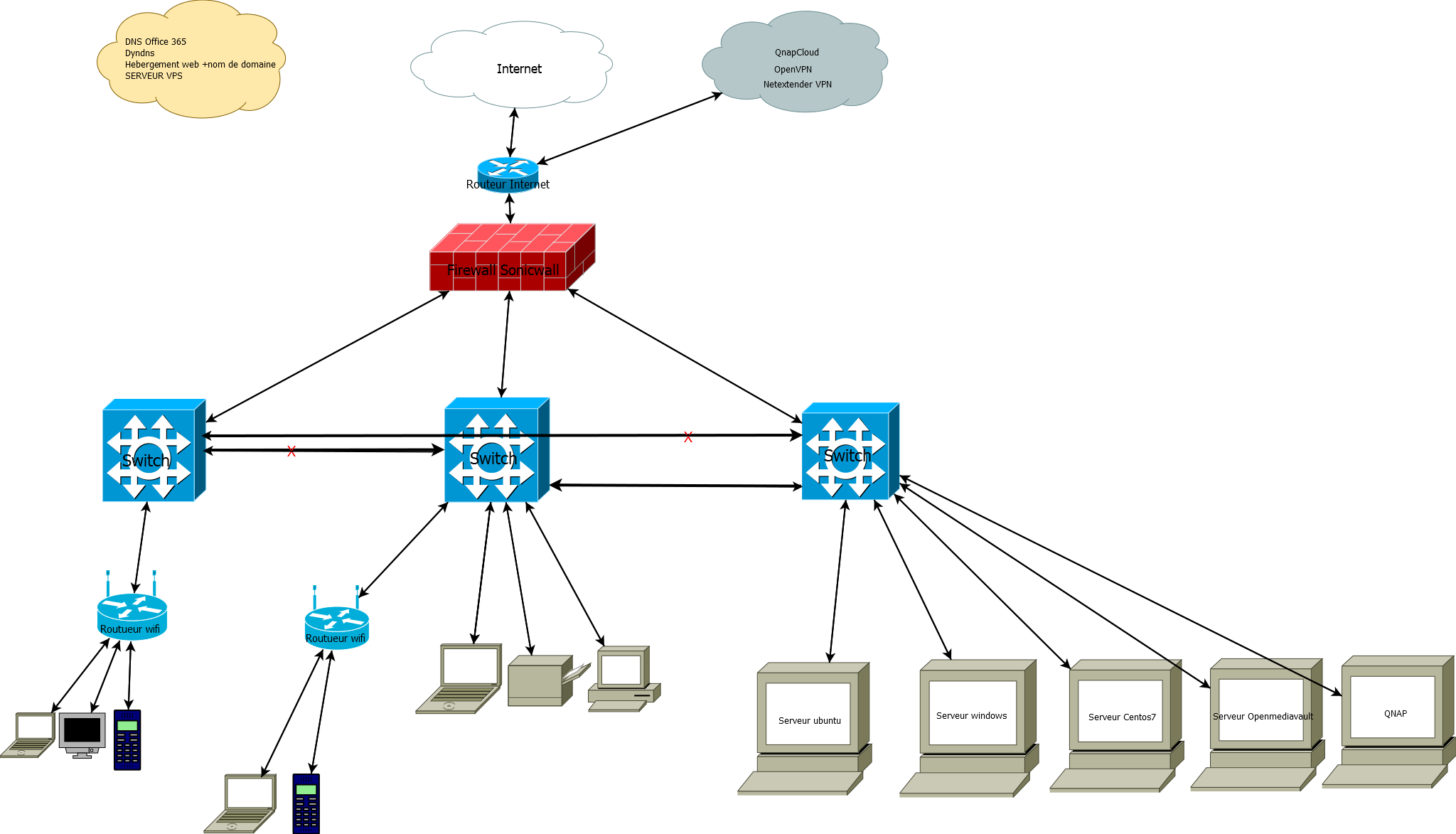

Le réseau d’entreprise et composer de :

• Une box 4G
• Un Firewall Sonicwall
• 3 Switch
• 2 routeur wifi
• Un serveur Windows 2019
• Un serveur Ubuntu 20.04
• Un serveur CentOS7
• Un serveur Openmediavault
• Un Qnap

Le firewall est utiliser comme DHCP, ainsi que du découpage réseau,et un DynDNS.

• Le LAN serveur
• Le LAN privé
• Le LAN invité

Lan serveur :

• IP: 10.100.40.1-254
• Masque: 255.255.255.0
• Passerelle: 10.100.40.1

Lan privé :

• IP: 10.100.30.1-254
• Masque: 255.255.255.0
• Passerelle: 10.100.30.1

Lan invité :

• IP: 10.100.20.1-254
• Masque: 255.255.255.0
• Passerelle: 10.100.20.1

Les routeur wifi :

• Code d’accées par lan (invité et privé )
• QRcode

Le serveur Ubuntu : 10.100.40.2/24

• FOG projet
• PIVPN
• raid 5

Le serveur Windows : 10.100.40.3/24

• Partage de fichier
• Hypper V
• Raid5

Le serveur Openmediavault : 10.100.40.4/24

• Gestion de fichier admin
• Gestion de droit admin

Le serveur CentOS7 : 10.100.40.5

• installation de le solution CENTREON

Le QNAP et utiliser comme serveur de fichier d’entreprise , il dispose de plusieurs fonctionnalité

• Gestion de droit utilisateur
• Une synchronisation cloud avec Qnapcloud
• D’une synchronisation Dyndns
• Une solution QVPN ou OpenVPN
• Création d’un backup sur disque dur externe x2 avec une rotation de 15J
• Raid1
